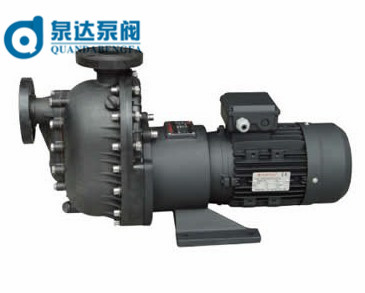

名稱：ZBF型磁力式塑料自吸泵
ZBF型磁力式塑料自吸泵是永嘉縣泉達泵閥制造有限公司結合新型納米材料、自吸結構和磁力傳動技術，并經過公司技術人員反復研究試驗而成功的高新技術產品，具有自吸性能、腐蝕、無泄漏等優點。ZBF型塑料磁力式自吸泵符合JB/T7742-1995小磁力傳動離心泵標準,為全磁力泵聯合設計的優化產品.結合國外的先進技術,采用外混式結構的自吸塑料磁力泵,該泵以增強聚丙烯為主要材料,自吸時間短,壽命長,是自動化遠程控制和流動輸送強腐蝕液體的無漏泵.
過流部件材質：PP（增強聚丙烯）、PVF2（聚偏二氟乙烯）
聯接方式：絲口、軟管、活接、法蘭
流量Q：1.5～60m3/h
揚程H：8～32m
功率N：0.37～15kw
介質溫度：0～60℃
ZBF型磁力式塑料自吸泵型號意義：
ZBF型磁力式塑料自吸泵工作原理：
ZBF型磁力式塑料自吸泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣排凈，使泵內形成一定的真空度，達到自吸的作用。
ZBF型磁力式塑料自吸泵使用環境：
環境溫度：-20～40℃；環境濕度：95%；海拔高度：不超過1000米（大于時應在訂貨時提出）。

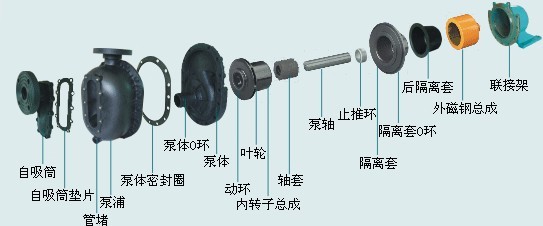

ZBF型磁力式塑料自吸泵結構圖：
ZBF型磁力式塑料自吸泵安裝與使用：
1、自吸泵應水平安裝不宜豎立，泵體不得承受管路重量，泵與管路應保持良好的密封，各緊固件無松動現象。
2、擰開泵上方的加水螺栓，加入儲液水不少于泵體容積的三分之二，旋緊螺栓。
3、泵使用前應進行檢查，電機轉動靈活，電機旋轉方向與轉向標記一致，無卡滯及異常聲響。
4、電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
5、泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。
ZBF型磁力式塑料自吸泵特點及用途：
ZBF型塑料磁力式自吸泵以靜密封取代動密封，使過流部件處于完全密封狀態，徹底解決了其它離心泵軸封無法避免的跑、冒、滴、漏、之弊病，過流部件的材料均采用耐腐蝕納米聚丙烯為主要材料.塑料自吸磁力泵使用范圍廣,耐腐蝕性能強,使用方便等優點.該泵結構緊湊,外形美觀,體積小,噪音低,運行可靠,廣泛應用于石油,化工,制藥,印染,電鍍,食品,環保等企業的生產流程中輸送不含顆粒雜質的腐蝕性液體,尤其適用于易燃,易暴,易揮發,有毒和貴重液體的輸送。
ZBF型磁力式塑料自吸泵性能參數：
|
型號
|
口徑
|
流量
(m3/h)
|
揚程
(M)
|
吸程
(m)
|
電機功率
(KW)
|
轉速
(r/min)
|
電壓
(V)
|
頻率
(HZ)
|
|
進口
|
出口
|
|
ZBF32-105
|
32
|
32
|
6.5
|
10
|
5
|
0.75
|
2900
|
380
|
50
|
|
ZBF32-115
|
16
|
5
|
1.1
|
2900
|
380
|
50
|
|
ZBF32-125
|
20
|
5
|
1.5
|
2900
|
380
|
50
|
|
ZBF40-105
|
40
|
40
|
10
|
10
|
5
|
1.1
|
2900
|
380
|
50
|
|
ZBF40-115
|
16
|
5
|
1.5
|
2900
|
380
|
50
|
|
ZBF40-125
|
20
|
5
|
2.2
|
2900
|
380
|
50
|
|
ZBF50-125
|
50
|
50
|
12.5
|
20
|
5
|
3
|
2900
|
380
|
50
|
|
ZBF50-160
|
32
|
5
|
4
|
2900
|
380
|
50
|
ZBF型磁力式塑料自吸泵注意事項：
1、因泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止無介質運轉，同時應避免在工作中途停電后再啟動時所造成的無介質運轉。
2、輸送介質若含有固體顆粒，泵入口前要加過濾網，如含有鐵磁質微粒，需加磁性過濾器（本廠有生產，屬于選購件）。
3、被輸送的介質及其溫度應在泵材允許范圍內。自吸塑料磁力泵的使用溫度<60℃，進口壓力不大于0.1MPa，最大工作壓力為0.6MPa；
4、對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。
5、自吸塑料磁力泵長時間運行后，發現泵有異常情況（噪音大，震動加劇），應拆檢軸承和端面動環的磨損情況，若軸承和泵軸的間隙、葉輪軸向竄動較大時，應更換軸承和軸向動環。
● 若已經由設計單位選定我公司的ZBF型磁力式塑料自吸泵品型號，請按SG型單級管道增壓泵直接向永嘉泉達訂購。
● 當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)_(dá)泵閥的技術專家為您審核把關。
● 感謝您訪問我們永嘉泉達的網站【www.doublekids.com.cn】如有任何疑問.您可以致電給我們,電話：0577-66999097、66999098，我們一定會盡心盡力為您提供優質的服務。
